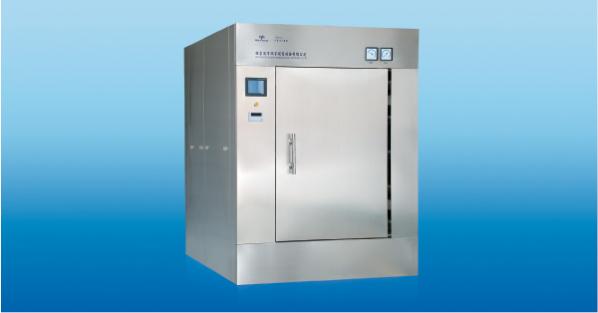

脉动真空灭菌器的安全阀是保护设备的重要防线,如果安全阀出现故障,会导致不可预估的结果,在出现故障的之后我们应该怎么做?
1、首先判断安全阀故障,关闭该灭菌器蒸汽阀门,夹层压力通过开启F5手动释放到0,锅体降温到能接受的程度,如若到锅体上面,必要时要用包装布盖住锅体。拆下原安全阀,换上检测后的安全阀。重新开机,打开蒸汽阀门后,夹层压力升到0.2MPa后,仍然继续上升,安全阀爆阀。
2、调整压力控制器压力偏差到最大,仍然爆阀。
3、判断夹层进气气动阀或者控制该气动阀的电磁阀损坏。
4、在爆阀状态下,关闭压缩空气进气阀门。F1夹层进气气动阀在失去压缩空气后,应该迅速处于关闭状态。夹层压力得不到蒸汽补充,安全阀应该复位结束爆阀。而该锅在关闭压缩空气后,依然爆阀,以此判断F1气动阀不受控或者损坏。
故障解决流程:
1、目前考虑安全因素,灭菌器上部蒸汽管道温度较高,关闭蒸汽阀门,确保锅体冷却,才可以进行作业。观察阀体和下面管道连接的三通,在尝试整体拆除时,发现需要拆解的管道过多,考虑先更换阀体。失去压缩空气后,阀体有强力弹簧顶住三通,拆解比较费力,进入手动模式开启F1气动阀,压缩空气顶起弹簧。拆下阀体。F1开启压缩空气后,拆解红圈位置,拧到螺纹最后阶段,拆掉压缩空气管道。
2、用布遮住阀体,避免弹簧受力,将阀体爆起,拧掉最后螺纹连接。
3、观察该气动阀顶端磨损,导致漏气。
4、更换新的气动阀。必须连接铜管手动给F1气动阀供压缩空气,新气动阀弹簧缩回。安装时注意下图红圈圈住的两处垫片。
5、重新开机运行织物程序,夹层安全阀不再爆阀,维修完成。
